CF法蘭的可靠密封性能是由于獨特的密封設計“刀口”形狀產生的。當在兩個CF法蘭的通過刀口邊緣之間壓緊扁平的無氧銅墊圈時，墊圈材料會發生橫向冷流。這種冷流受到與密封刀口邊緣同心的垂直法蘭壁或放氣槽的限制。進一步限制了材料從密封區域流出，并產生了很高的界面壓力。這些壓力致使墊片材料填充較小的表面缺陷，并產生高度可靠的密封。在高溫下，盡管墊圈變軟，刀口的幾何形狀仍可保持超高真空。CF法蘭可烘烤至450°C，冷卻至-200°C，適用于1x10-13 Torr的真空等級。滿足超高真空環境的嚴格要求，并能夠通過高溫偏移保持密封完整性。
我們不建議重復使用無氧銅密封墊片，并強烈建議每次緊固法蘭時都安裝新的金屬墊片。當法蘭緊固件擰緊到其指定的密封扭矩時，在匹配的法蘭之間會留有間隙，這是正?，F(xiàn)象，也是可取的。無需將金屬之間的法蘭擰緊即可實現UHV超高真空環境。

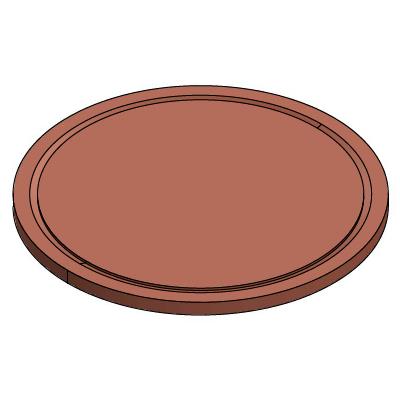

OFHC代表“無氧銅或電解級銅”，是大多數UHV超高真空密封應用中選擇的金屬墊片材料。對于無法使用無氧銅的特殊應用，還可以使用各種金屬墊片材料，包括鎳，鋁和鍍銀銅。
邁格諾科還可以提供由杜邦陶氏彈性體Viton®材料制成的專用彈性體墊片。滿足高真空環境使用，并頻繁和重復地組裝和拆卸。這些彈性體墊圈具有矩形橫截面，與CF法蘭刀口尺寸匹配。需要注意的是在CF法蘭中使用彈性體墊片密封會降低系統的最低和最高溫度，降低至-20°C，150°C，真空度1x10-8 Torr。
|

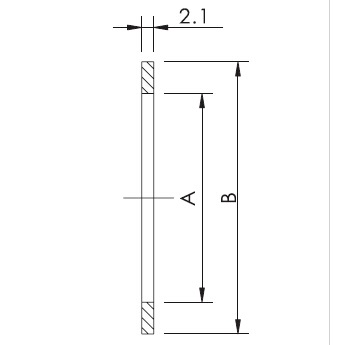

公稱通徑
|
外徑
|
厚度
|
銅墊片外徑
|
PCD
|
螺栓數量
|
|
[mm（inch）]
|
[mm]
|
[mm]
|
[mm]
|
|
DN16
|
34（1.33英寸）
|
7,6
|
21
|
27
|
6 x M4
|
|
DN25
|
54（2.12英寸）
|
11,5
|
33
|
41
|
4 x M6
|
|
DN40
|
70（2.75英寸）
|
13
|
48
|
59
|
6 x M6
|
|
DN50
|
86（3.38英寸）
|
16
|
61
|
72
|
8 x M8
|
|
DN63
|
114（4.5英寸）
|
17,5
|
82
|
92
|
8 x M8
|
|
DN75
|
117（4.62英寸）
|
17,5
|
91
|
102
|
10 x M8
|
|
DN100
|
152（6英寸）
|
20
|
120
|
130
|
16 x M8
|
|
DN125
|
171（6.75英寸）
|
21
|
141
|
152
|
18 x M8
|
|
DN160
|
203（8英寸）
|
22
|
171
|
181
|
20 x M8
|
|
DN200
|
254（10英寸）
|
25
|
222
|
232
|
24 x M8
|
|
DN250
|
305（12英寸）
|
25
|
272,7
|
284
|
32 x M8
|
|
DN275
|
337（13.25英寸）
|
28
|
294
|
306
|
30 x M10
|
|
DN300
|
368（14.5英寸）
|
28
|
326
|
338
|
32 x M10
|
|
DN350
|
419（16.5英寸）
|
28
|
376
|
389
|
36 x M10
|
|
DN400
|
470（18.5英寸）
|
28
|
424
|
438
|
40 x M10
|
